NXX-52D

◆ El sistema de husillo presenta un diseño de cartucho de alta precisión y rigidez, optimizado específicamente para el mecanizado de alta resistencia. La configuración estructural utiliza una disposición de rodamientos de precisión importados de tres rodillos delanteros y dos traseros (triple delantero, dúplex trasero). Combinado con un servomotor de husillo de accionamiento directo, el sistema logra una precisión de rotación, rigidez dinámica y estabilidad de velocidad excepcionales, lo que garantiza una calidad de mecanizado superior y una alta eficiencia incluso en condiciones de corte exigentes.

◆ La bancada de la máquina está fabricada con hierro fundido monolítico de alta calidad mediante un proceso de fundición de precisión con resina y arena, con una inclinación de 30°. La estructura interna está reforzada con nervaduras de alta rigidez, lo que mejora significativamente la frecuencia natural y las características de amortiguación de la máquina. Este diseño ofrece un rendimiento antivibratorio excepcional. Además, la bancada inclinada proporciona al operario una visión despejada y un acceso más sencillo, al tiempo que garantiza la evacuación de virutas por gravedad para una mayor eficiencia y seguridad en el trabajo.

◆ El mecanismo de avance funciona gracias a la sinergia de guías lineales de alta rigidez y husillos de bolas de precisión pretensados. Los ejes X y Z son accionados directamente por servomotores de alto rendimiento mediante acoplamientos flexibles, lo que elimina la holgura y mejora la eficiencia de la transmisión. Un sistema de lubricación centralizado inteligente proporciona lubricación forzada y refrigeración a las guías y los husillos de bolas, lo que permite velocidades de desplazamiento rápidas de hasta 30 m/min, manteniendo una precisión de posicionamiento y una estabilidad térmica excepcionales.

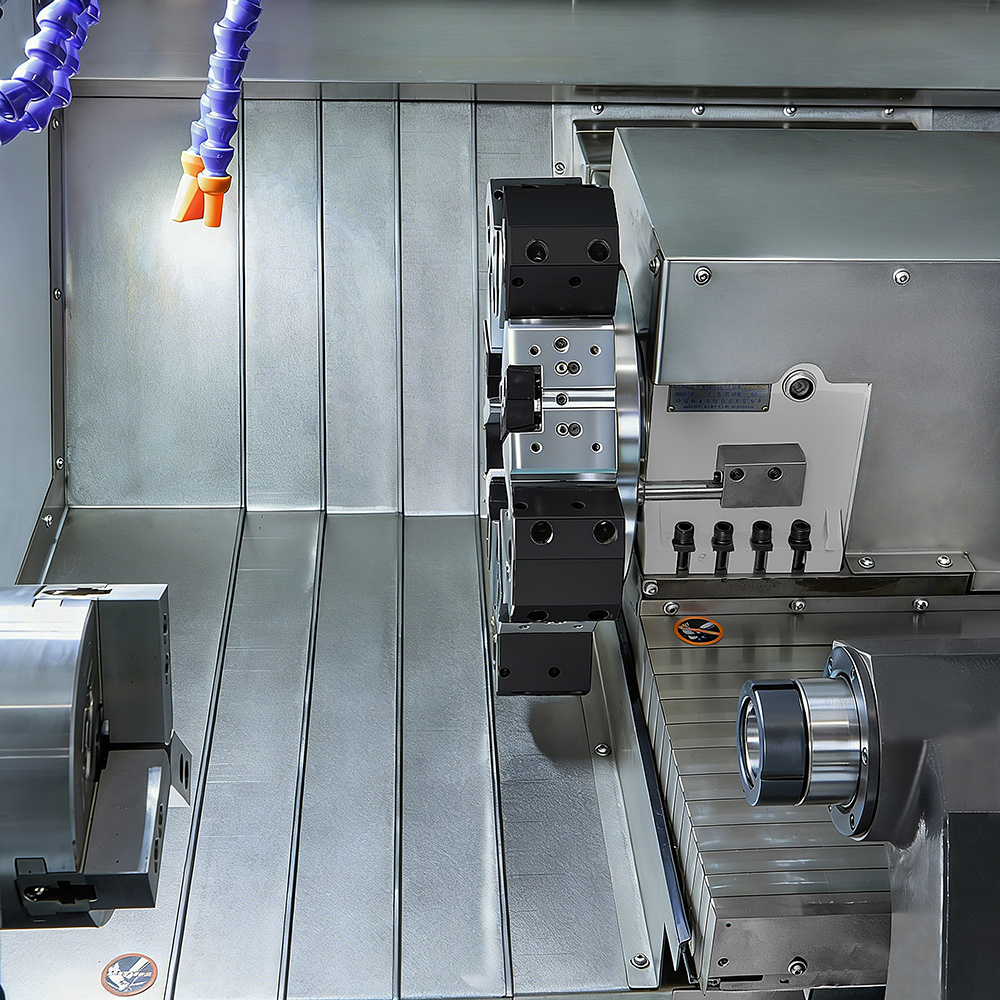

◆ El sistema hidráulico integra componentes taiwaneses de alta calidad, incluyendo bombas de desplazamiento variable, motores hidráulicos y electroválvulas, complementados por un radiador de alta eficiencia refrigerado por aire. Esta configuración garantiza un funcionamiento silencioso y un control preciso de la temperatura del aceite, asegurando movimientos hidráulicos fiables. La máquina ofrece la opción de torretas de indexación hidráulicas o servoaccionadas, con una construcción robusta que permite cambios de herramienta rápidos (0,3 - 0,5 s) e indexación bidireccional de trayectoria más corta. Esta configuración está diseñada específicamente para satisfacer las exigentes demandas del mecanizado de piezas de trabajo de tipo disco de alta resistencia.

◆ El contrapunto es de accionamiento hidráulico, lo que permite la extensión y retracción automáticas del husillo. Ofrece una rigidez superior y facilidad de ajuste, ampliando significativamente la capacidad de la máquina para procesar piezas de eje largo.

◆ La máquina está equipada con una protección estética totalmente cerrada que ofrece un excelente rendimiento a prueba de agua y golpes. Las puertas correderas funcionan con suavidad e incorporan un sistema de bloqueo de seguridad. Este diseño no solo mejora la apariencia general de la máquina, sino que también proporciona una seguridad integral tanto para el operario como para el equipo.
